Segue abaixo o cálculo para a antena Long-Wire

F = Frequência em mhz

L = Comprimento do condutor

n = Número de meias ondas para a frequência escolhida para trabalhar.

Exemplo: 1, 2, 3, 4 …etc ( meias ondas)

Fórmulas:

        1º –   Para fios igual ou menor que 12 AWG = 3,30 mm²

                 L = 150 x ( n + 0,0673 )

                                         F (mhz)

           2º –   Para fios maiores que 12 AWG = 3,30 mm²

                 L = 150 x ( n + 0,0500 )

                                         F (mhz)

Exemplo de antena que calculei para instalar na chácara assim que for possível:

Para fio menor que 3,30 mm²

160m–1,78125 mhz ——89,88 m –           Neste caso adotei 1 (uma) meia onda para 160m

80m –3,56250 mhz ——44,94 m                       L = 150 x ( n + 0,0673 )

                                                                               F (mhz)

40m –7,12500 mhz ——22,46 m                       L = 150 x ( 1 + 0,0673 )

                                                                               1.78125

20m –14,2500 mhz ——11,23 m                       L = 150 x   1,0673

                                                                               1.78125

15m –21,1750 mhz ——-7,56 m                       L = 150 x 0,5991859649

10m –28,5000 mhz ——-5,62 m                        L = 89,88 m

Claro e evidente que ela sairá em qualquer frequência desde 160m até 10m.

Creio que assim fica fácil para calcular a dita cuja carcará.

Eu escolhi 1 (uma) meia onda , mas poderia ter escolhido 2, 3, 4, 5 … etc.

Por experiência posso garantir que quanto maior for a danada é melhor.

Fte. 73´s

Ademir Salata PY5AIO

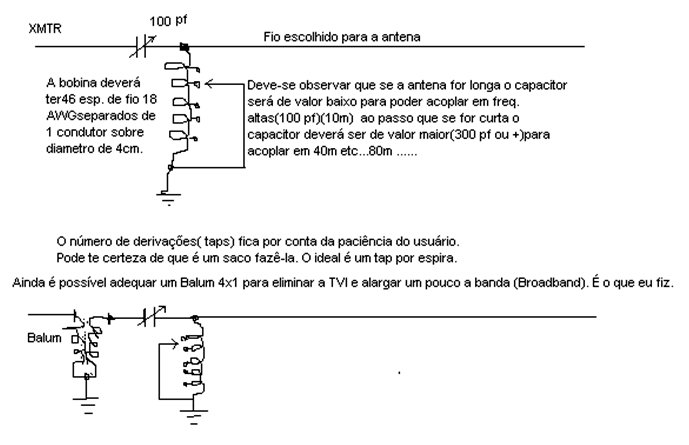

(Clique na imagem para ampliar)
